断面二次モーメントとは？梁の曲げ易さや曲げ難さを表そう！

今回の内容

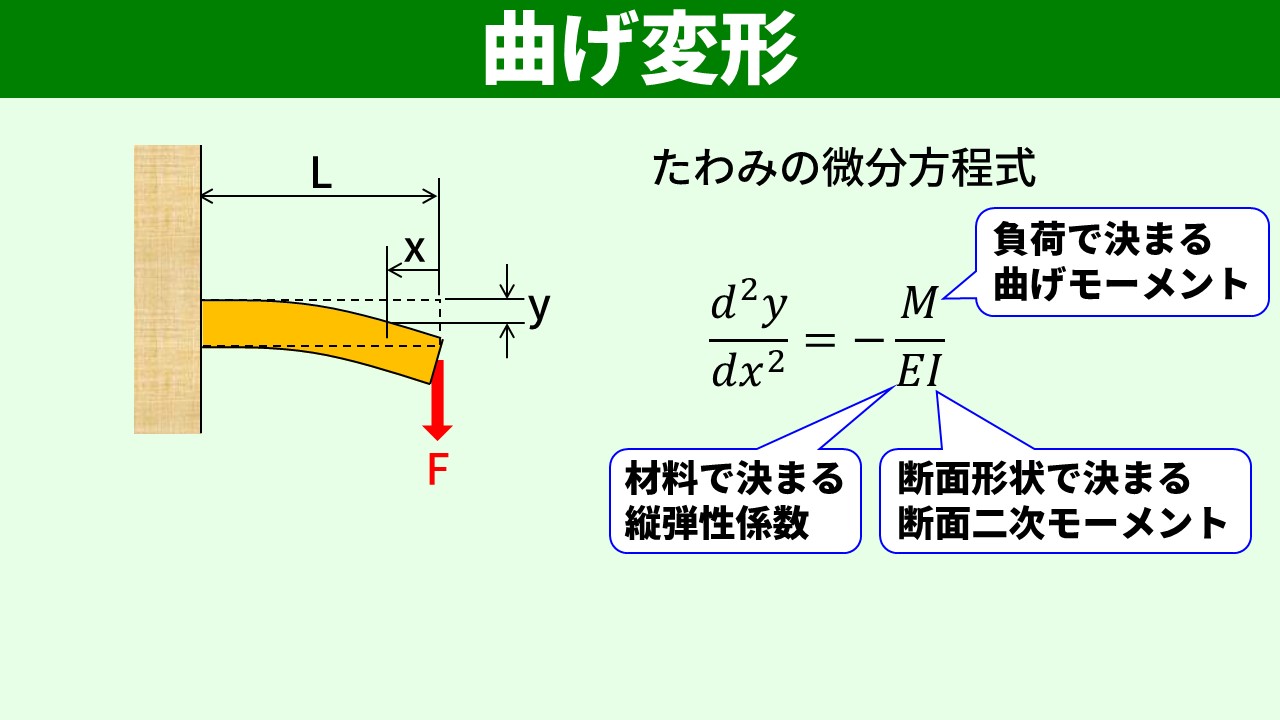

今回はこの教室の10回目として、「断面二次モーメント」を紹介します。前回、梁の曲げ変形を求める時に出てきた物理量です。

再生できない方はこちらからどうぞ

まとめ

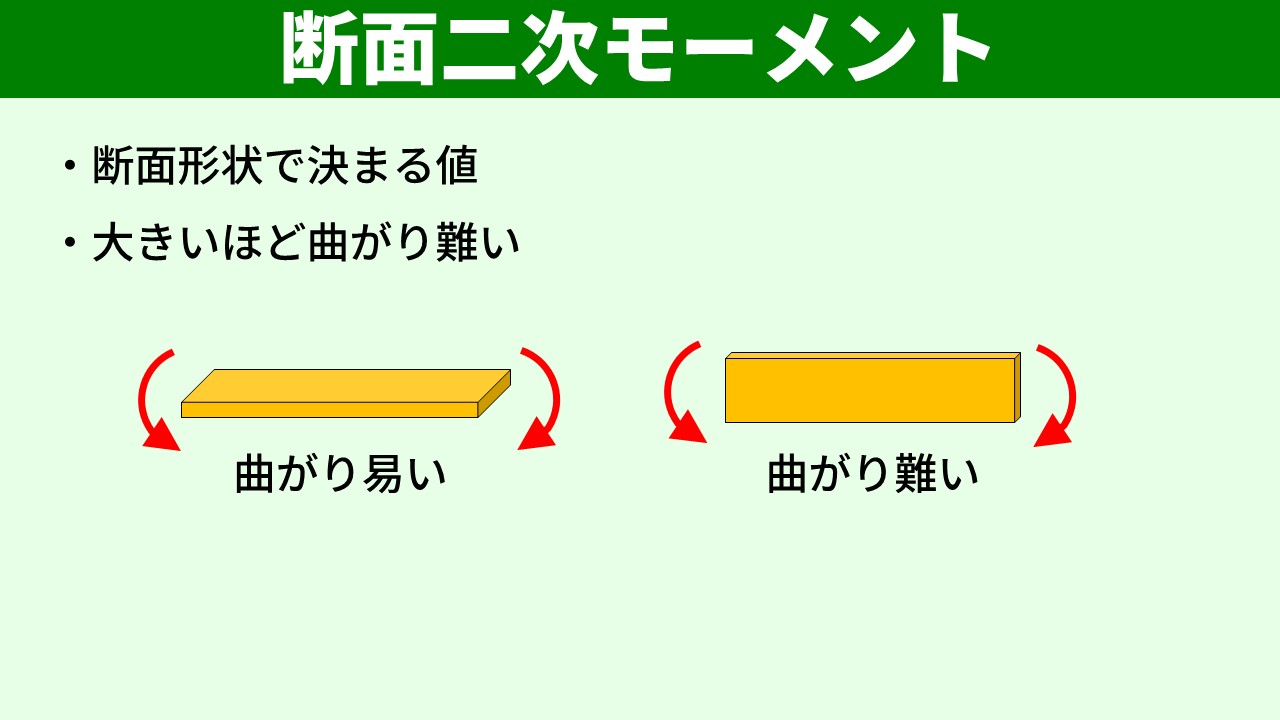

• 断面二次モーメントは、断面形状で決まる値で、大きいほど曲がり難いことを表す。

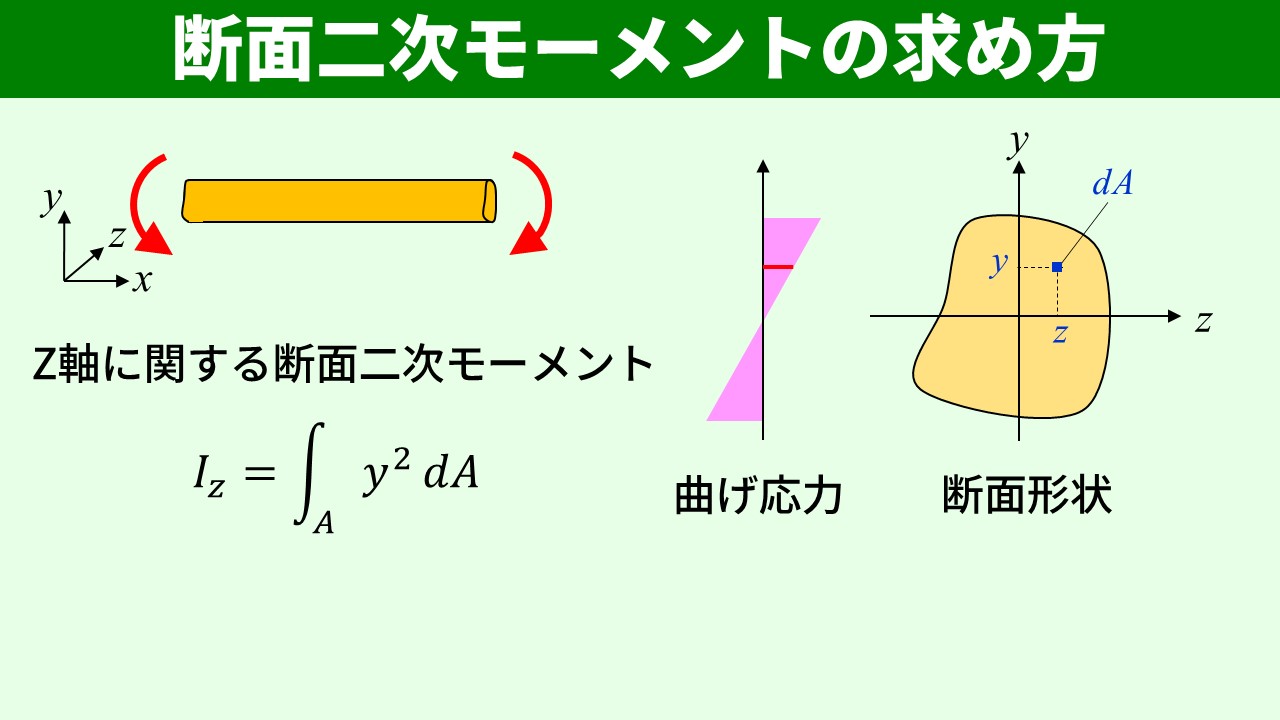

• 断面二次モーメントは、任意の断面形状に対して、中立軸からの距離の2乗を断面積全体で積分すると求まる。

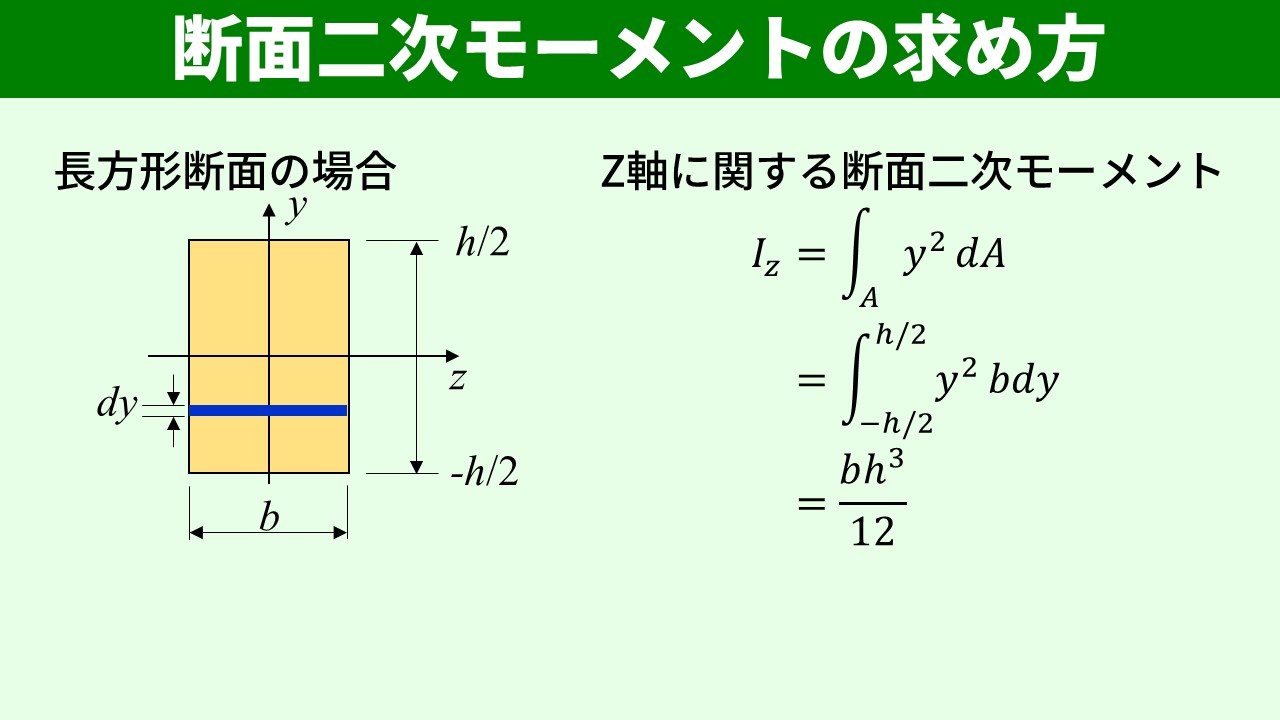

• 長方形断面の断面二次モーメントは幅b、高さhのときにbh³/12。形状が同じでも向きで異なる。
