ねじり変形とは？回転する変形を知ろう！

今回の内容

今回はこの教室の14回目として「ねじり変形」を紹介します。

再生できない方はこちらからどうぞ

まとめ

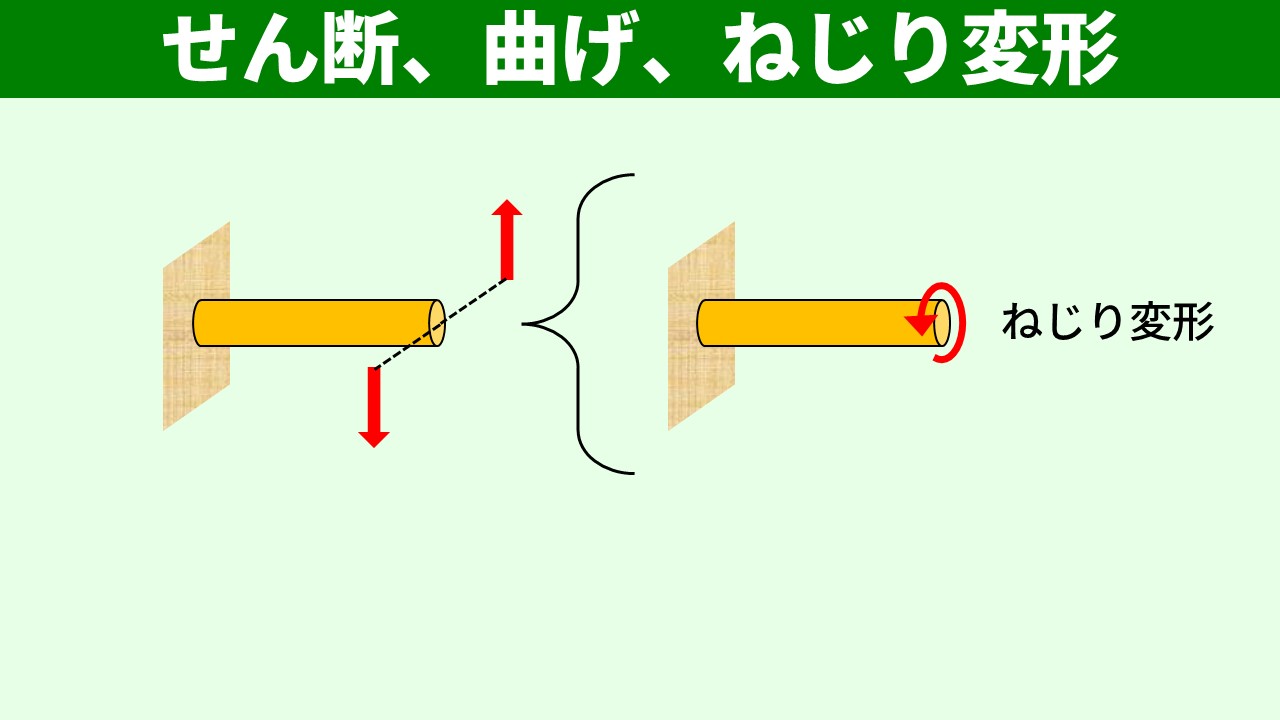

• ねじり変形は、ねじりモーメントによって生じるせん断変形。

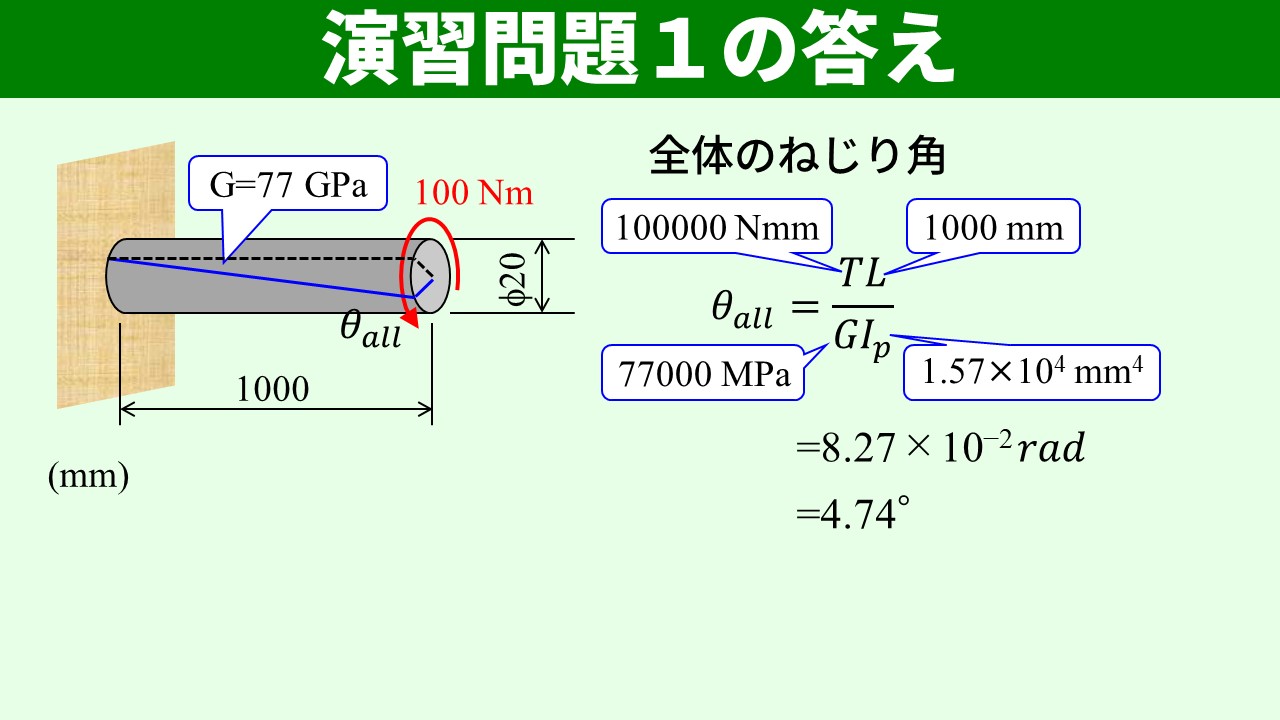

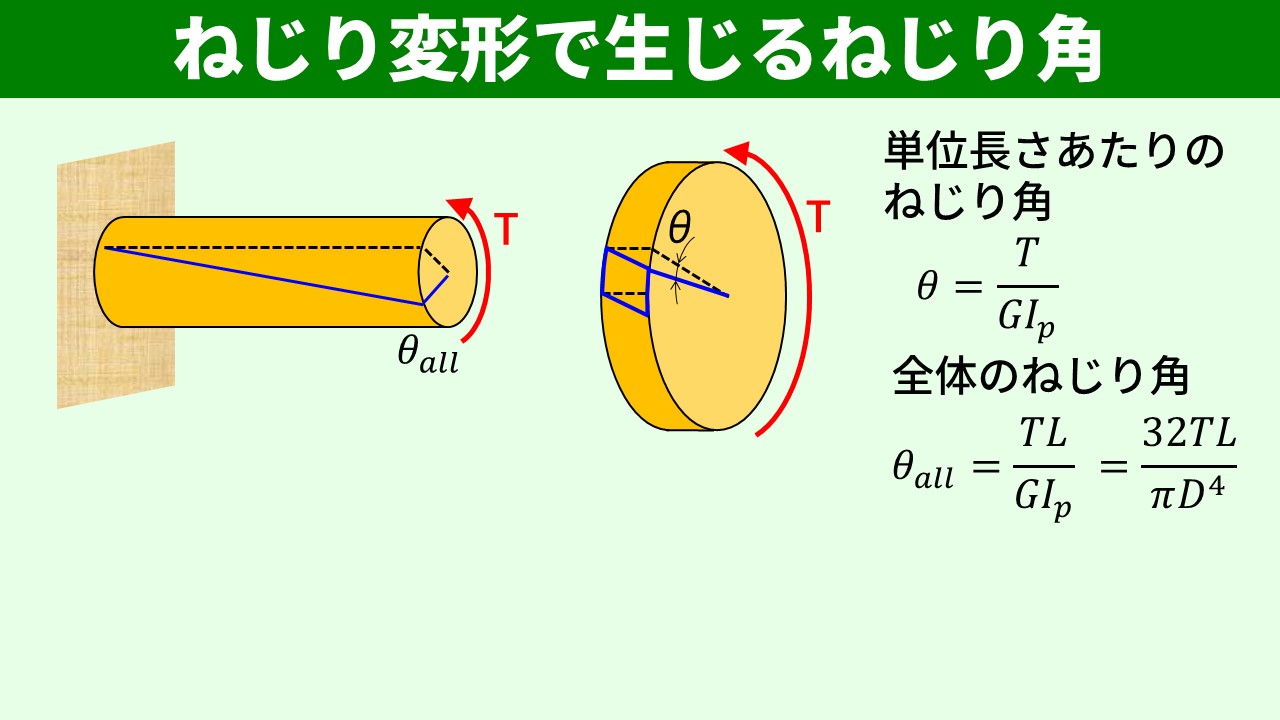

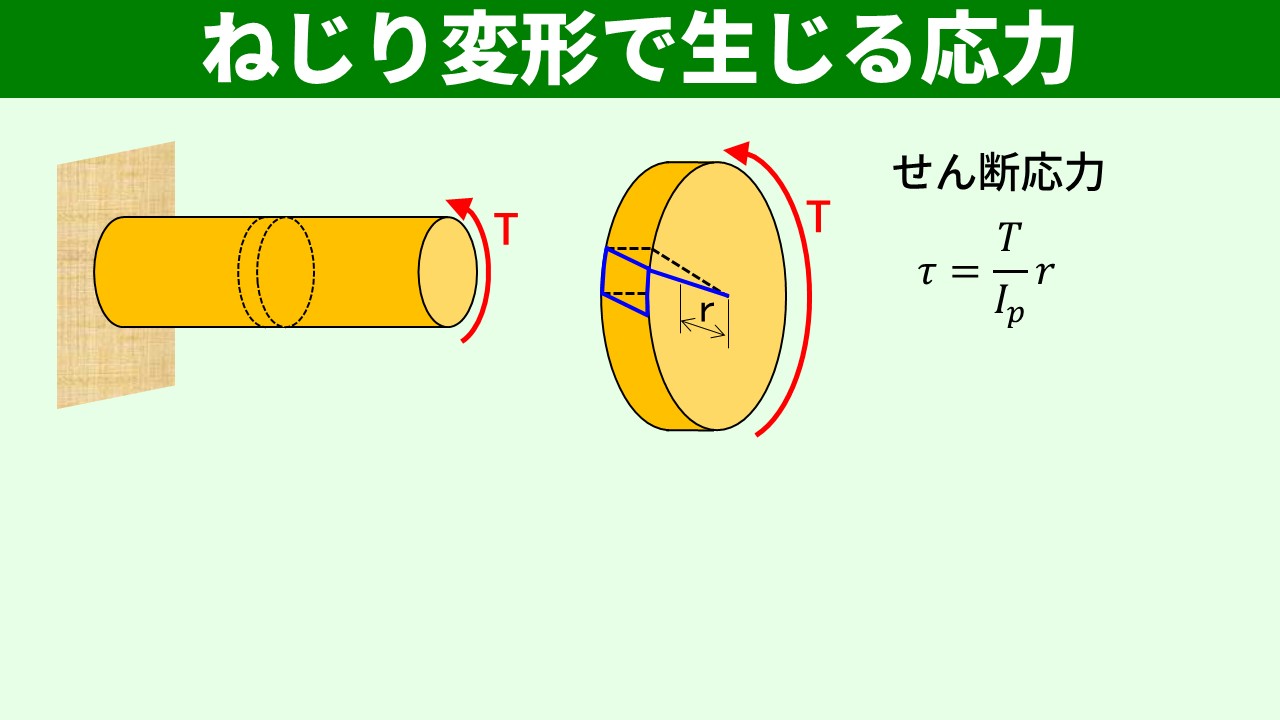

• 丸棒の直径をD、長さをL、ねじりモーメントをT、断面二次極モーメントをI_pとすると、棒に生じる最大せん断応力はTD/2I_p、ねじり角はTL/GI_ｐ。

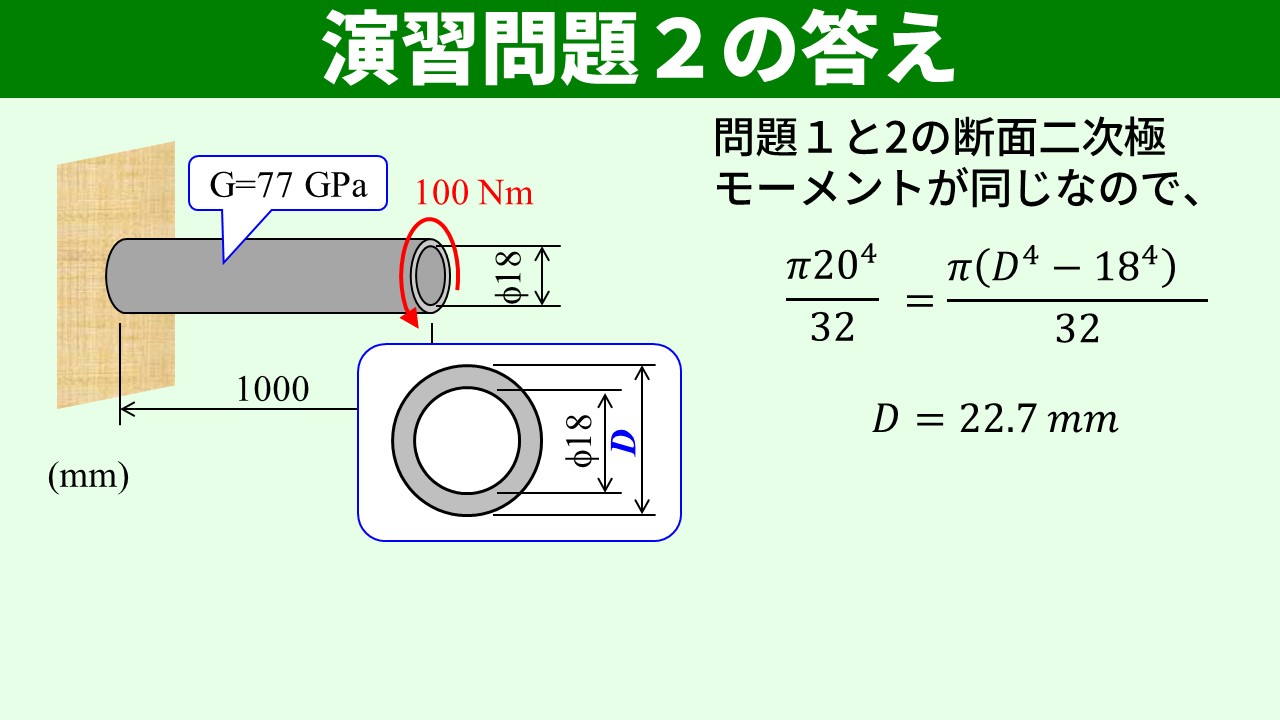

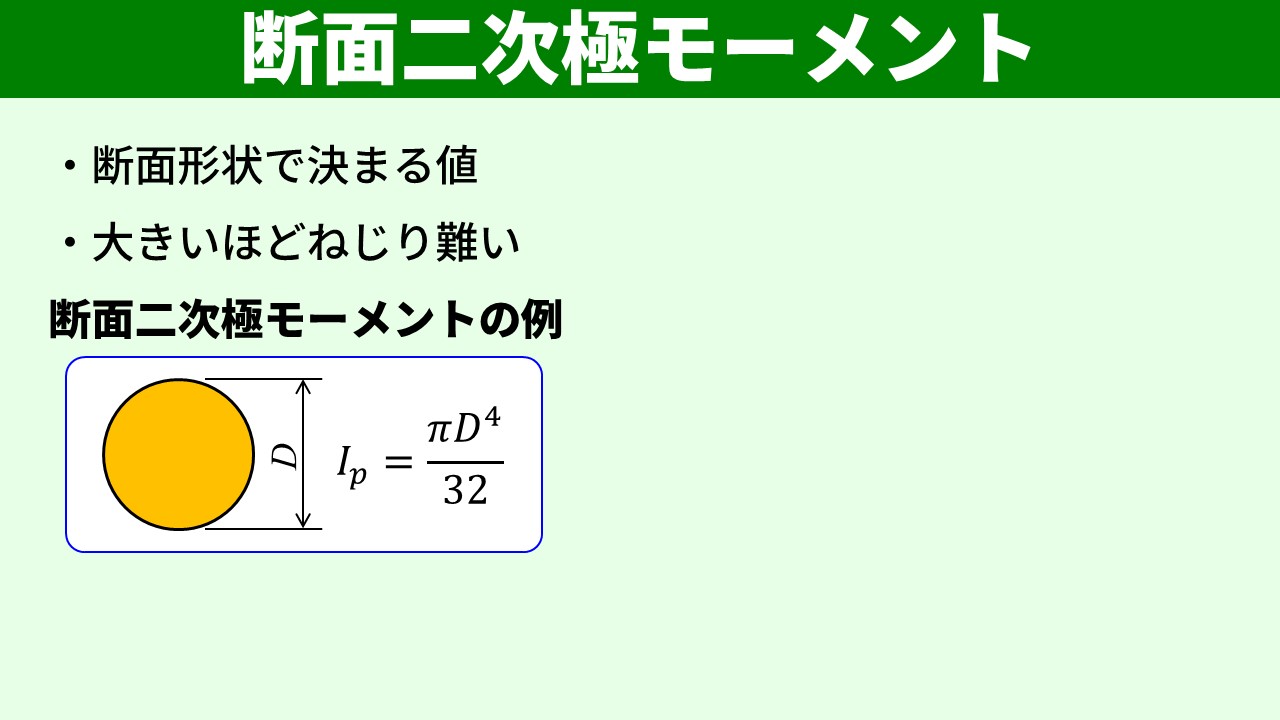

• 直径Dの中実円柱の断面二次極モーメントはπD⁴/32、外径D、内径D₀の中空円柱はπ(D⁴-D₀⁴)/32。　　
