カスティリアノの定理とは？構造の変形を計算し易くなる定理です！

今回の内容

今回はこの教室の13回目として、「カスティリアノの定理」を紹介します。

再生できない方はこちらからどうぞ

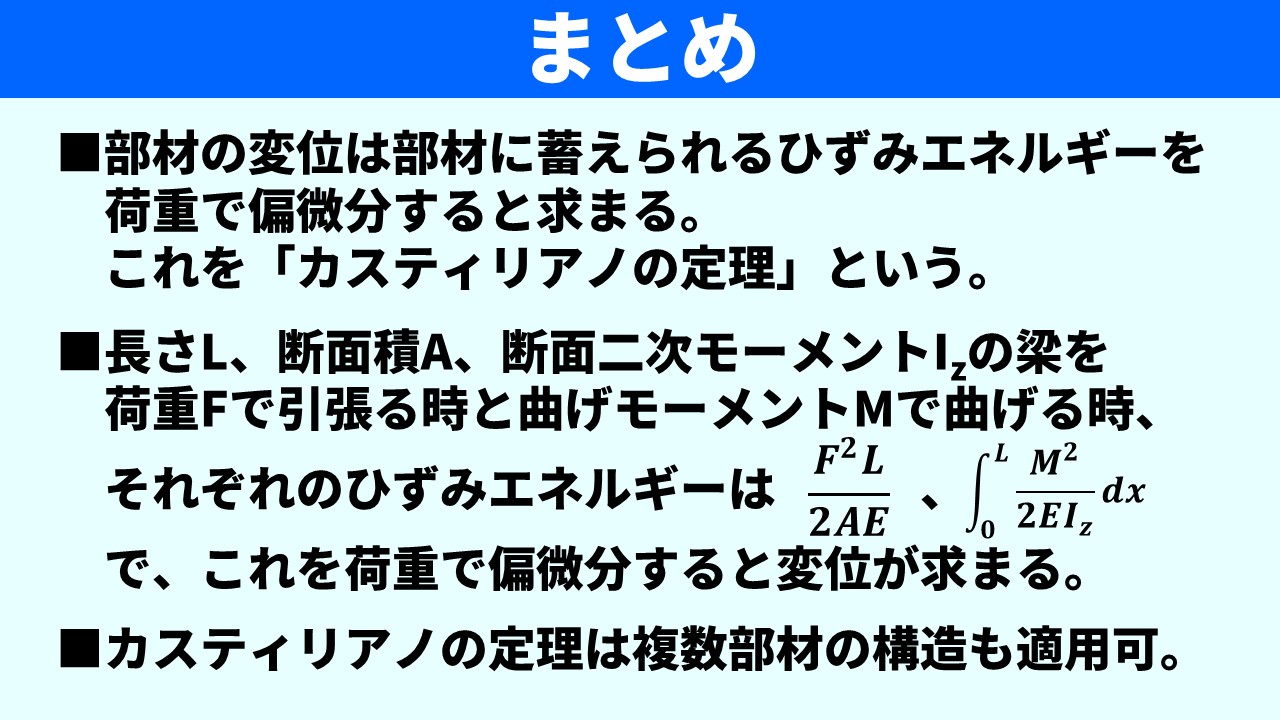

まとめ

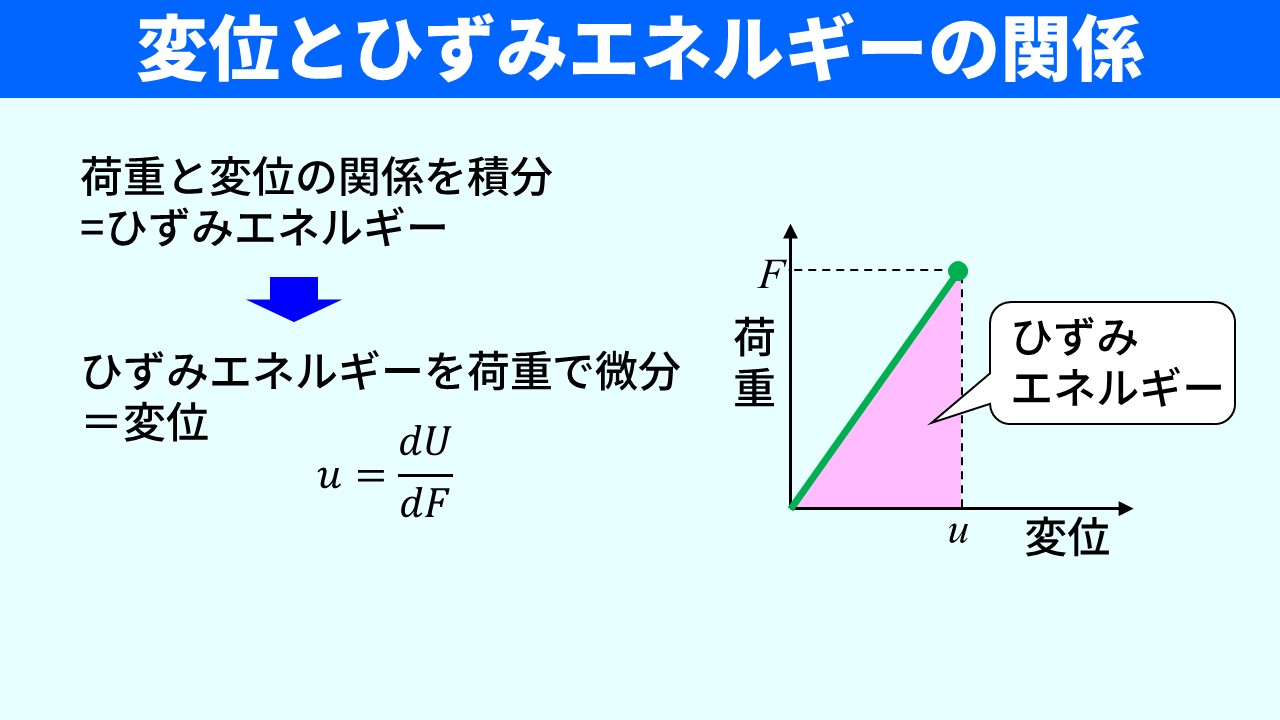

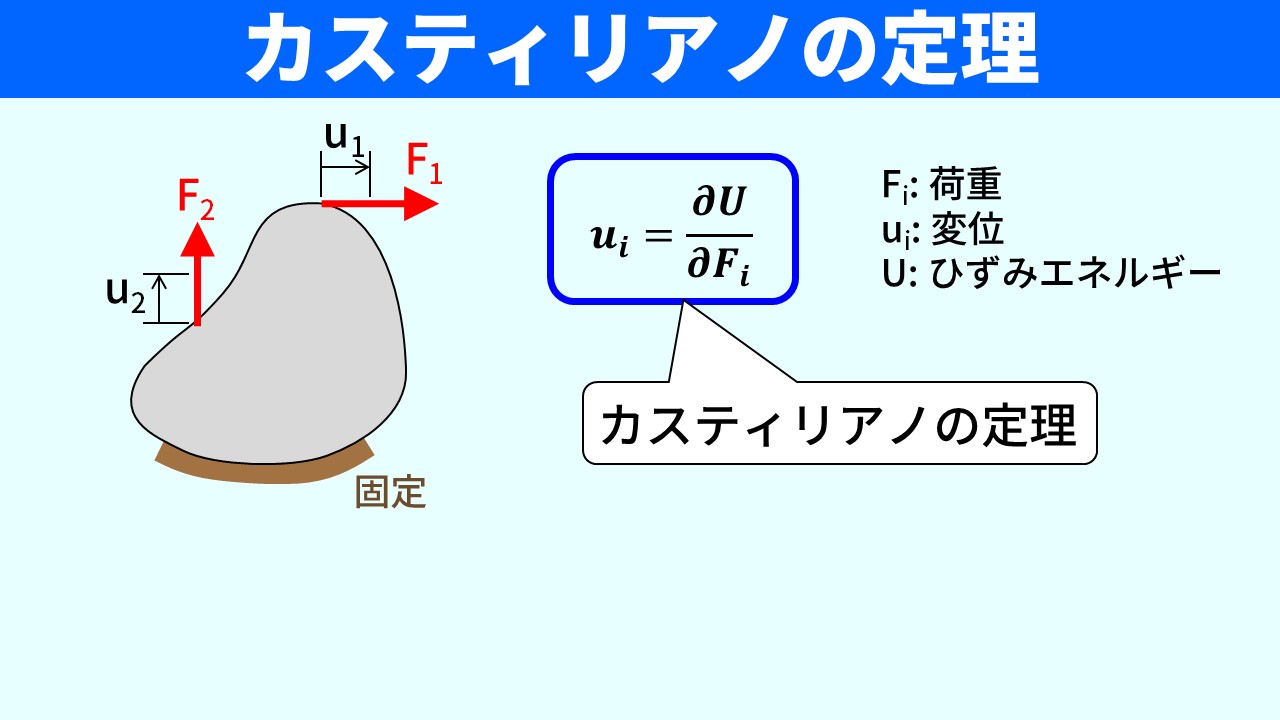

• 部材の変位は部材に蓄えられるひずみエネルギーを荷重で偏微分すると求まる。これを「カスティリアノの定理」という。
• 長さL、断面積A、断面二次モーメントI_zの梁を荷重Fで引張る時と曲げモーメントMで曲げる時、それぞれのひずみエネルギーは下記の式で、これを荷重で偏微分すると変位が求まる。
• カスティリアノの定理は複数部材の構造も適用可。
