複数部材の界面をどう扱う？応力やひずみの不連続な分布を適切に扱いましょう！

今回の内容

今回はこの教室の9回目として、複数部材の界面の扱い方を紹介します。

再生できない方はこちらからどうぞ

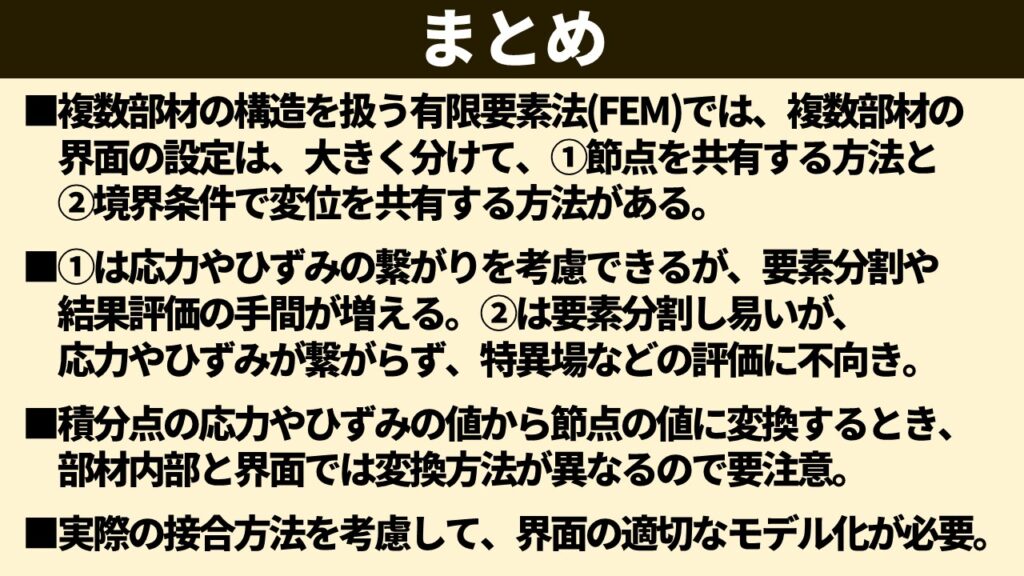

まとめ

• 複数部材の構造を扱う有限要素法(FEM)では、複数部材の界面の設定は、大きく分けて、①節点を共有する方法と②境界条件で変位を共有する方法がある。　

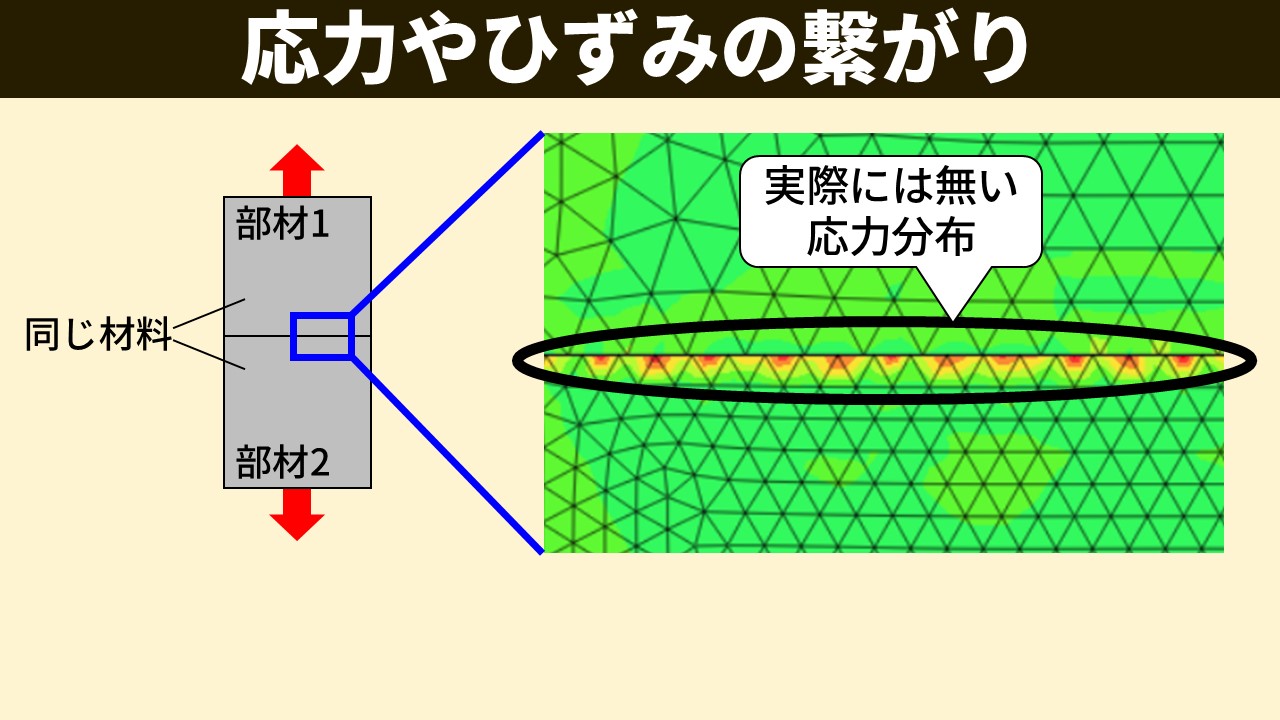

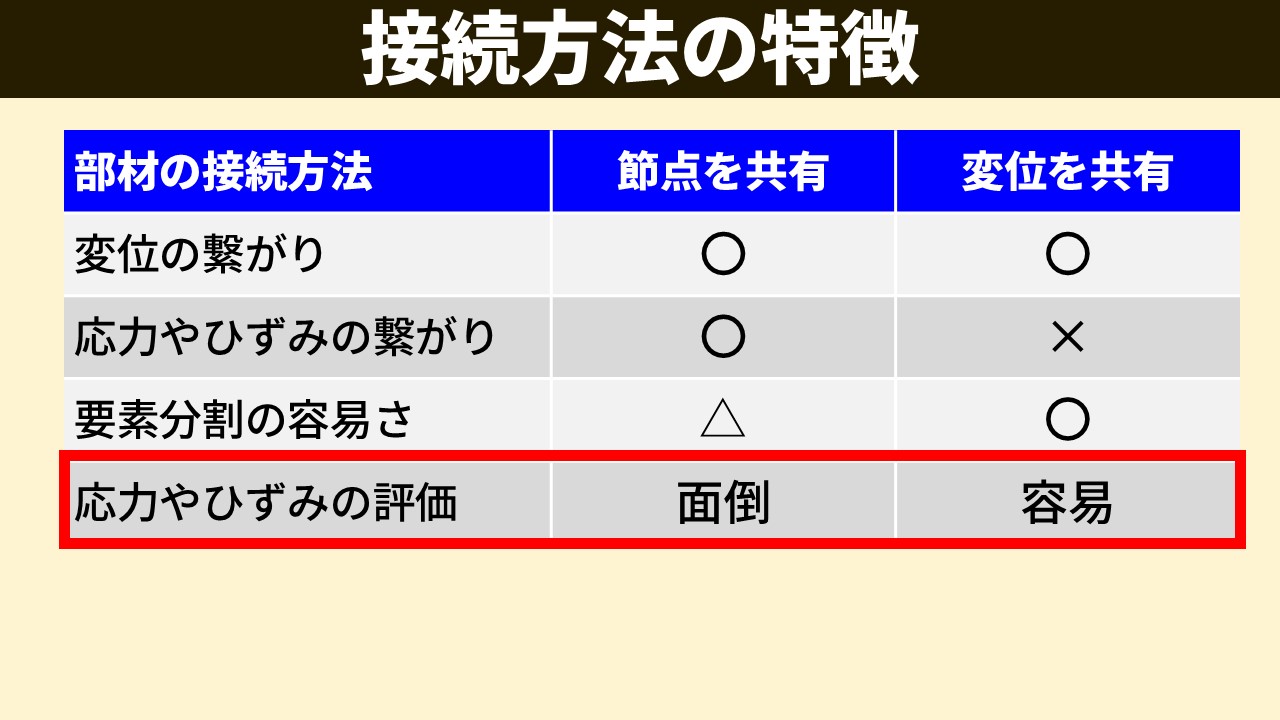

• ①は応力やひずみの繋がりを考慮できるが、要素分割や結果評価の手間が増える。②は要素分割し易いが、応力やひずみが繋がらず、特異場などの評価に不向き。
• 積分点の応力やひずみの値から節点の値に変換するとき、部材内部と界面では変換方法が異なるので要注意。
• 実際の接合方法を考慮して、界面の適切なモデル化が必要。
