応力集中とは？局所的に応力が大きくなる現象です！

今回の内容

今回はこの教室の5回目として、「応力集中」を紹介します。

再生できない方はこちらからどうぞ

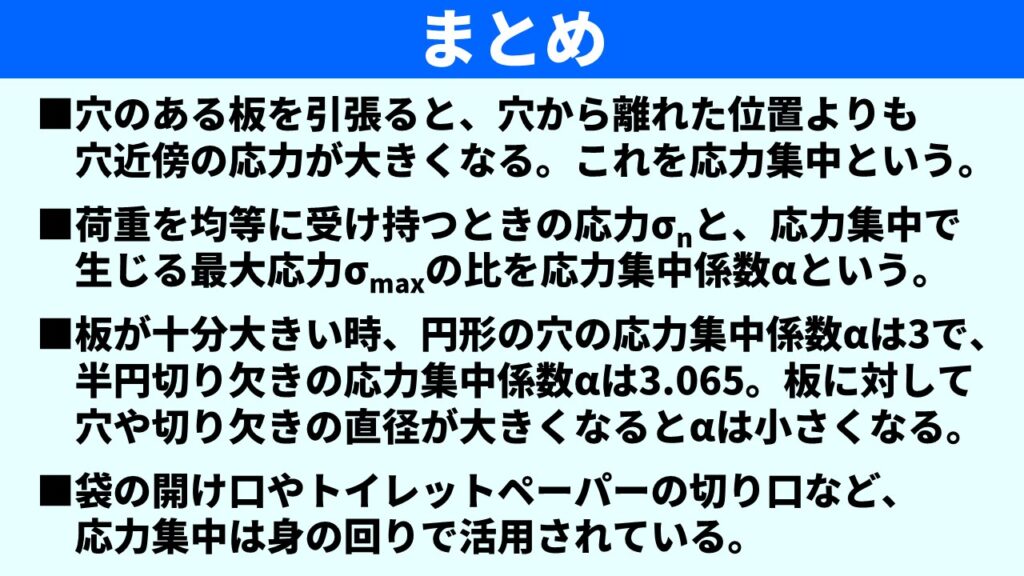

まとめ

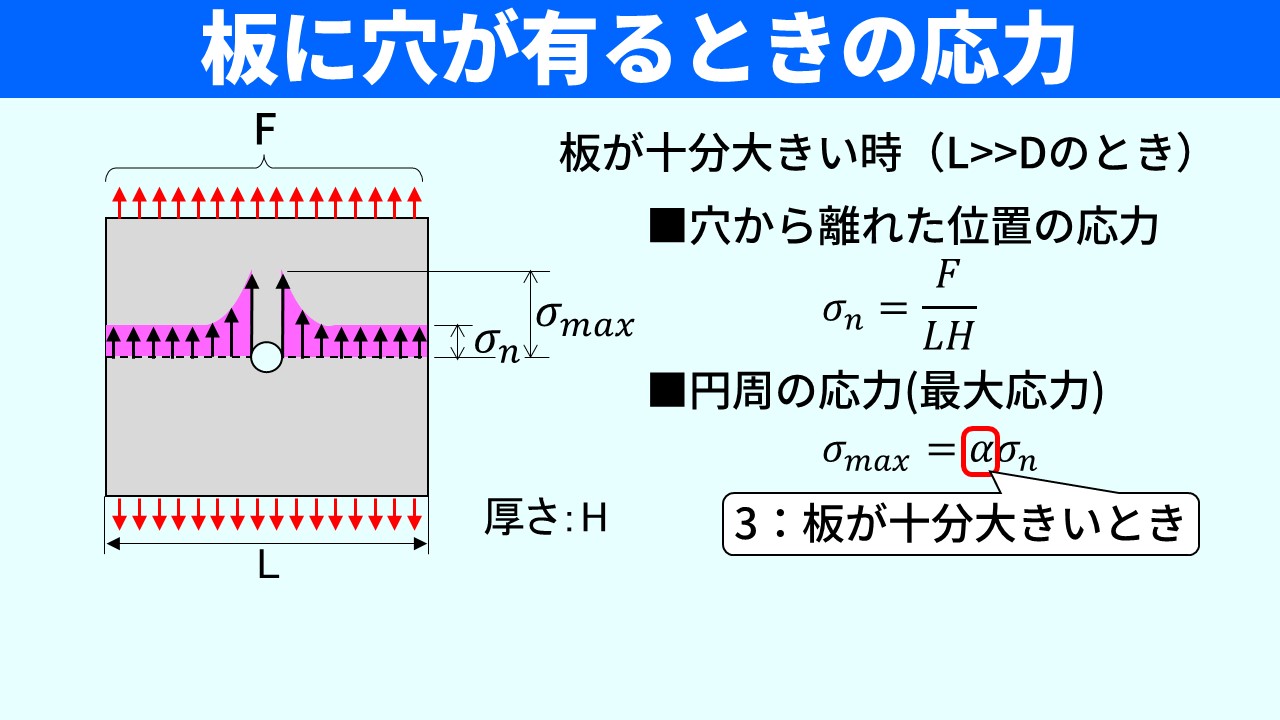

• 穴のある板を引張ると、穴から離れた位置よりも穴近傍の応力が大きくなる。これを応力集中という。
• 荷重を均等に受け持つときの応力σ_nと、応力集中で生じる最大応力σ_maxの比を応力集中係数αという。
• 板が十分大きい時、円形の穴の応力集中係数αは3で、半円切り欠きの応力集中係数αは3.065。板に対して穴や切り欠きの直径が大きくなるとαは小さくなる。

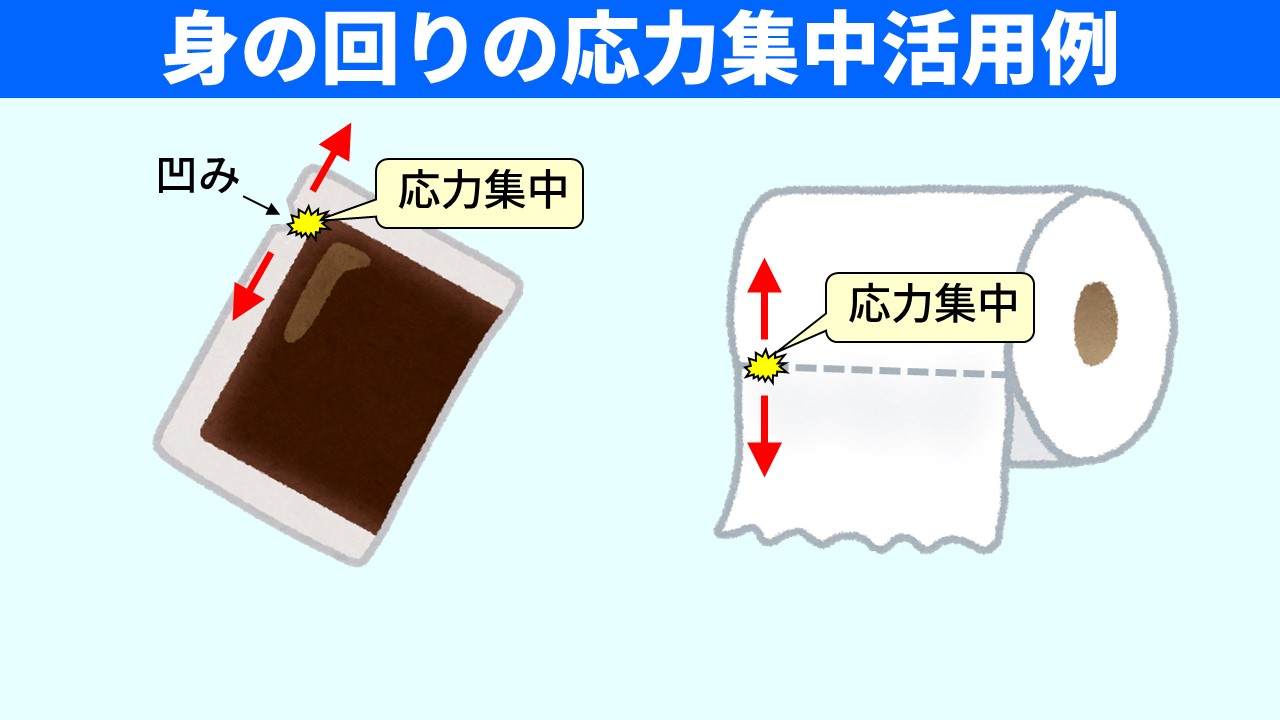

• 袋の開け口やトイレットペーパーの切り口など、応力集中は身の回りで活用されている。
